GAMES102-10-曲面去噪&采样与剖分

Lecture 10 Surface Denoising & Sampling & Spliting

曲面去噪

网格曲面上的噪声：Meshes obtained from real world objects are often noisy.

噪声常见形式：

光滑/去噪问题：

输入：M（含噪声的网格曲面）
输出：M⁰（无噪声的网格曲面）
去噪模型：
Challenge：等式右边的两个参数都不可知

Mesh smoothing：

假定：网格顶点的数据及连接关系不变
问题转化为：求顶点的新位置（顶点偏移的方向），使得“噪声”减少
- 对顶点进行适当的扰动或偏移

Mesh Smoothing Problem：

输入：M（含噪声的网格曲面）
输出：M⁰（无噪声的网格曲面）
网格去噪模型：
Challenge：顶点的位移 n 是多少
The normal of 𝒗 : doable → 新模型
若干次迭代找无噪声模型（反向求解）

滤波：

顶点滤波

拉普拉斯光滑
平均曲率流
双边滤波
隐式网格演化

法向滤波

先对法向进行滤波：可使用顶点滤波的任何方法
根据滤波后的法向重建网格顶点
- 输入：滤波后的法向量场
- 输出：重建网格顶点，使得其法向量接近输入
- 优化方法：求解线性方程组

全局光滑

全局光滑方程组（和上节课的全局拉普拉斯光滑一样）

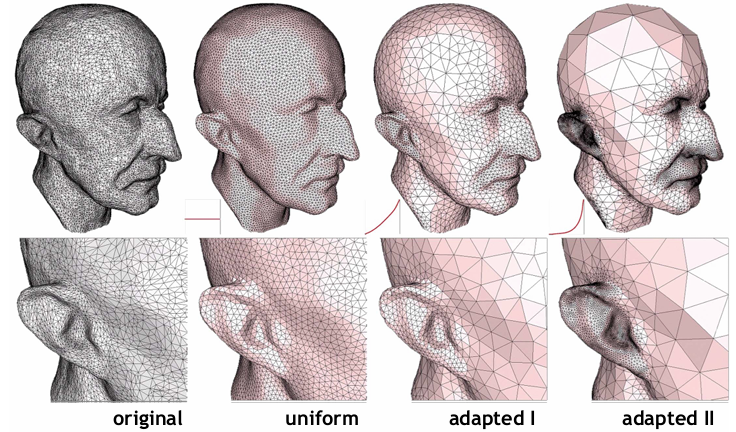

网格改进（Mesh Improvement）

改进网格质量：

其他去噪方法：

基于稀疏优化的方法
基于压缩感知的方法
基于机器学习的方法
……

采样(Sampling)

采样：从连续到离散

曲线曲面的离散表达

曲线的绘制：
- GDI/OpenGL 绘制基本单元：点、线段
- 曲线须离散成多边形
曲面的绘制：
- OpenGL 绘制基本单元：点、线、三角形
- 曲面须离散成三角形网格

离散的本质：采样(Sampling)

曲线曲面的采样
- 在参数域上采样
- 直接在原始曲线曲面采样
NURBS曲线曲面的采样误差估计
- 可进行理论上的误差分析
逆向工程：
- 采样点的获取
  - 通过扫描硬件设备得到采样点
  - 通过（多视点几何）重建算法计算得到采样点
- 重建问题：如何通过采样点重构原始曲线/曲面
  - 连续重建：用连续函数来拟合表达
  - 离散重建：直接得到离散基元表达
图像：区域的采样
视频：时间的采样

采样与重建：

欠采样产生频率的走样：

高频函数拟合低频信号：过拟合
低频函数拟合高频信号：欠拟合

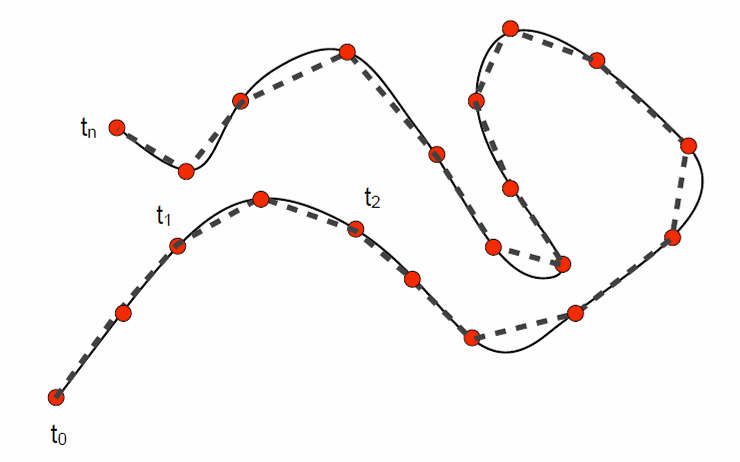

1D曲线的采样：分段线性逼近表达

2D曲面的采样：分片线性逼近表达

平面规则区域的采样：将一个区域分解为若干个小区域

平面区域的不规则采样：将一个区域分解为若干个小区域

Triangulation（三角剖分）：复杂函数的分片线性逼近(piece‐wise linear approximation)

Blue Noise Sampling（蓝噪声采样）：看着均匀但不规整

(左)均匀分布但随机定位的点集
(右)蓝噪声分布的典型功率谱、径向平均功率谱和各向异性

平面三角网格

给定平面上一些点，如何生成比较好的三角剖分（一般认为左边比右边好）

衡量网格质量的标准有很多标准：

最小角度（Minimal angle）：网格中所有角度的最小值，较大的最小角度通常意味着网格质量较好。
平均比率（Mean ratio）：可能指的是网格中元素形状的一致性，例如在三角形网格中，这可能与三角形的边长比有关。
纵横比/半径比（Aspect/radius ratio）：衡量网格元素的长宽比，较低的纵横比通常表示更好的网格质量。
奇异值（Singular values）：在数值分析中，奇异值可以用于评估矩阵的条件数，进而反映网格的质量。

定义一个被所有人接受的通用网格质量标准并不容易，但普遍认为最好的简单形是等边三角形和正四面体。这些形状在几何上是对称的，具有均匀的属性，因此在许多应用中被认为是最优的网格元素。

Delaunay三角化

Voroni图：所有边都是由某两个点的中垂线组成

Delaunay三角化：Voroni图对偶过来，由点去构成三角形

网格剖分（Mesh Generation）

DT （Delaunay Triangulation，德劳内三角剖分）只在点固定时优化连接，但点的分布对于一个好的网格来说更为重要。

优化网格的方法：CVT(Centroidal Voronoi Tessellation, 质心Voronoi镶嵌）

定义：当每个种子点（seed）与其Voronoi单元（Voronoi cell）的质心（centroid）重合时，这种Voronoi镶嵌被称为质心Voronoi镶嵌（CVT）。
图示：
- 左图（Generic VT）：普通的Voronoi镶嵌，其中种子点（紫色点）随机分布，每个种子点周围的多边形区域是该种子点的Voronoi单元，即所有距离该种子点最近的点的集合。
- 右图（CVT）：质心Voronoi镶嵌，其中每个种子点都位于其Voronoi单元的质心位置。这种布局使得Voronoi单元的形状更加均匀，种子点的分布也更加平衡。
CVT迭代方法：Lloyd算法
- 构建Voronoi镶嵌（VT）：首先，根据给定的点集构建Voronoi镶嵌。每个点都会生成一个Voronoi单元，该单元包含所有距离该点比其他点更近的点。
- 计算Voronoi区域的质心：对于每个Voronoi单元，计算其质心，即该单元内所有点的平均位置。
- 将点移动到质心：将原始点移动到其对应Voronoi单元的质心位置。
- 迭代直到收敛：重复上述步骤，直到点的位置不再发生显著变化，即算法收敛。收敛意味着点的分布已经达到了一个稳定状态，此时的Voronoi镶嵌即为质心Voronoi镶嵌。
